회전 게이트는 양자 회로의 유연성을 극대화하는 핵심 도구입니다. 이 글에서는 파라미터화된 양자 회로(PQC)와 변분 양자 회로(VQC)를 중심으로 회전 게이트의 수학적 구조와 실전 활용 예를 상세히 설명합니다.
양자컴퓨팅에서큐비트는정보의기본단위이며, 큐비트에작용하는다양한양자게이트는계산의기본연산자로작동한다. 그중에서도회전게이트(rotation gate)는단순한상태전이이상의의미를갖는다. 회전게이트는특정한축을기준으로큐비트의상태를연속적으로조절할수있기때문에, 고정된연산만수행하는기존게이트와달리훨씬더유연한제어가가능한도구이다. 이러한유연성은파라미터화된양자회로(PQC)를구성하는핵심으로이어진다. PQC는회전게이트에고전적인파라미터를도입함으로써, 양자상태를정밀하게조정하고최적화할수있는수학적프레임워크를제공한다. 본글에서는회전게이트의정의부터 PQC 및 VQC와의연결, 실제활용예까지를차근차근정리하여, 회전게이트가현대양자알고리즘에서왜가장강력한도구중하나로간주되는지를설명한다. 양자 컴퓨터의 개념이 처음이라면, 양자 컴퓨터의 기본 원리를 먼저 읽고 오면 본 글의 이해에 도움이 된다.

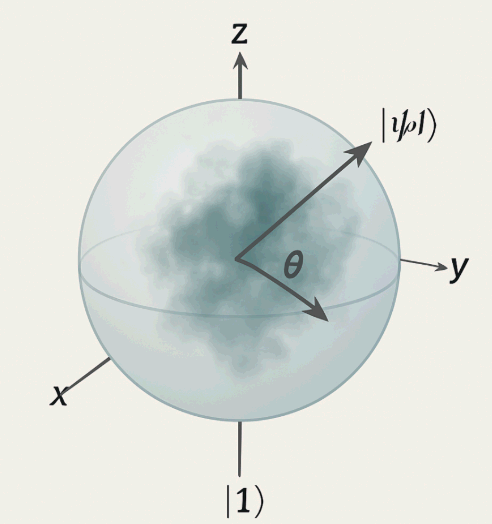

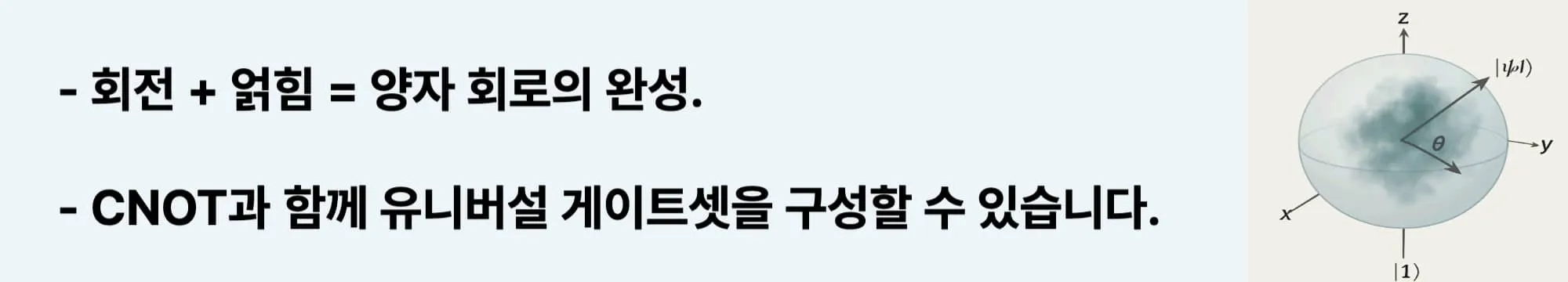

회전 게이트는 단순한 수학 연산을 넘어, 양자 상태의 방향성과 확률 분포를 함께 제어 하는 도구임을 상징적으로 표현한 일러스트
회전 게이트(Rotation Gate)는 1큐비트 상태를 블로흐 구 위에서 특정 축을 기준으로 회전시키는 양자 연산이다. 대표적인 회전 게이트로는 RX(θ), RY(θ), RZ(θ)가 있으며, 각각 X축, Y축, Z축을 중심으로 한 회전을 구현한다.
여기서 X,Y,Z는 각각 파울리 행렬이며, 회전 각도 θ 는 연속적으로 조정 가능한 파라미터이다.
회전 게이트는 큐비트의 상태를 연속적인 방식으로 변화시키는 중요한 도구이며, 이를 통해 다양한 양자 회로 설계가 가능해진다. 블로흐 구 상에서 이 연산은 상태 벡터의 방향을 회전시키는 것으로 시각화할 수 있다. 특히 회전 게이트는 파라미터화된 양자 회로(PQC)의 핵심 구성 요소로 사용되며, 회로의 학습 가능성과 유연성을 제공한다.
3. 양자회로의자유도와회전게이트의유연성
전통적인양자게이트, 예를들어 Hadamard(H), Pauli-X, Y, Z 게이트는특정한고정연산을수행하는데비해, 회전게이트는연속적인변화—즉, 회전각도 θ를실수단위로자유롭게조절하여큐비트상태를아날로그적으로변화시킬수있다는점—를줄수있다는점에서회로설계에더많은자유도(freedom)를제공한다. 여기서자유도란, 회전각도 θ를연속적으로조정함으로써큐비트의상태를원하는만큼미세하게변화시킬수있는능력을의미한다. 즉, 큐비트의상태공간에서더많은경로와위치를선택할수있게되어, 보다정밀하고유연한양자회로구성및최적화가가능하다는뜻이다.
특히, 양자알고리즘에서는상태를아주미세하게조정해야하는경우가많다. 예를들어, 상태간간섭(interference)을조절하거나원하는출력확률을얻기위해회전각도를정밀하게조절할필요가있다. 이럴때 RX, RY, RZ와같은회전게이트가강력한도구로작용한다.
또한회전게이트는서로결합되면임의의 1큐비트유니터리변환(임의의 1-qubit unitary transformation)을구성할수있다. 여기서 '임의의 1큐비트유니터리변환'이란, 어떤 1큐비트상태든다른상태로변환시킬수있는모든가능한유니터리연산을의미한다. 다시말해, RZ-RY-RZ와같은회전게이트조합만으로도 1큐비트의상태공간전체를커버할수있으며, 이는회로설계의표현력을극대화하는데핵심적인요소이다.
4. 얽힘과다큐비트유니버설구성
1큐비트회전게이트만으로는단일큐비트상태를자유롭게조작할수있지만, 2큐비트이상의복잡한양자연산을구현하기위해서는큐비트간의얽힘(entanglement)이필수적이다. 이를가능하게해주는대표적인게이트가바로CNOT(Controlled-NOT)게이트이다. 2큐비트 양자게이트에서 첫 번째 큐비트를 제어(control) 큐비트, 두 번째 큐비트를 표적(target) 큐비트라고 부르는데 CNOT 큐비트는 제어 큐비트가 |1> 일 때만 표적 큐비트를 X 게이트 (즉 NOT) 로 뒤집는다. CNOT 게이트의 작용을 4개의 2큐비트 기저 상태에 적용하면 다음과 같다:
CNOT |00> = |00>
CNOT |01> = |01>
CNOT |10> = |11>
CNOT |11> = |10>
즉 제어 큐비트가 |0> 이면 아무 변화 없고, 제어 큐비트가 |1> 이면 표적 큐비트가 반전된다. CNOT 게이트는 얽힘 생성의 필수적인 도구이며 양자 알고리즘의 기본 구성요소이다.
유니버설 게이트셋과 얽힘
회전 게이트 + CNOT 게이트 조합은 양자 컴퓨팅에서 매우 중요한 의미를 가진다. 이 두 가지 만으로도 임의의 양자 회로를 근사하거나 구현할 수 있기 때문이다. 이러한 조합을 우리는 유니버설 게이트셋(universal gate set)이라고 부른다.
회전 게이트(RX, RY, RZ): 1큐비트 상태를 연속적으로 조절 가능
CNOT 게이트: 큐비트 간의 얽힘 생성 가능
이 조합을 통해 1큐비트 회전으로 상태를 세밀하게 조정하고, CNOT으로 얽힘을 만들면서 2큐비트 이상 상태를 구성하면, 어떤 복잡한 다큐비트 양자 연산도 구성 가능하다.
여기서 U_R(\theta)는 회전 게이트 블록, U_E는 얽힘 블록이며, d는 반복 깊이(depth)를 의미한다. 이 수식은 회로 구조를 다음과 같은 반복 형태로 구성함을 나타낸다:
즉, 회전 게이트 블록과 얽힘 블록을 하나의 층으로 보고 그 층을 d번 반복하여 전체 회로를 구성하는 방식이다. 반복이 많아질수록 회로의 표현력이 증가하지만, 동시에 최적화가 어려워지는 문제도 발생할 수 있다.
고전적인 파라미터란 무엇인가?
PQC에서 사용되는 파라미터는 고전 컴퓨터가 생성하거나 최적화하는 실수 값이다. 이 값은 회전 게이트의 작동을 제어하는 데 사용되어, 큐비트의 상태를 블로흐 구 상에서 특정 방향으로 회전시키는 역할을 한다. 즉, 파라미터가 달라지면 회전 게이트의 동작 방식이 달라지고, 그 결과 큐비트의 상태도 달라지게 된다. 이러한 방식으로 고전 컴퓨터는 회전 게이트의 파라미터를 조정함으로써 양자 상태를 간접적으로 제어한다는 점에서, 파라미터는 회로 설계의 중요한 수단이 된다.는 말은, 고전 컴퓨터에서 설정한 수치가 회전 게이트를 통해 양자 회로의 결과물에 직접적인 영향을 미친다는 것을 의미한다.
이는 마치 고전적인 인공신경망에서 가중치를 조정하여 모델 출력을 변화시키는 것과 유사하다. 실제로 PQC는 양자 신경망(QNN)의 한 형태로 간주되며, 양자 기계학습(QML) 분야에서 널리 연구되고 있다.
VQC (Variational Quantum Circuit)의 개념
VQC는 PQC의 대표적인 활용 형태로, 양자 시스템의 에너지 기대값이 항상 바닥 상태 에너지보다 크거나 같다는 변분 원리 (variational principle)를 기반으로 한다. 이 구조는 고전 컴퓨터와 양자 회로가 협력하여 최적의 양자 상태를 찾는 방식으로 작동한다.
먼저 고전 컴퓨터는 파라미터 값을 초기화하고, 해당 값을 이용해 양자 회로를 구성한다. 회로가 실행되면 특정한 양자 상태가 생성되고, 이를 측정해 비용 함수를 계산한다. 그 결과를 바탕으로 고전 알고리즘은 파라미터를 조정하여 비용 함수 값을 최소화하려고 시도한다. 이러한 과정을 반복하면서 회로는 점차 최적의 양자 상태에 가까워진다. VQC는 에너지 최소화 문제뿐 아니라 분류, 최적화 등 다양한 기계학습 문제에 활용된다.
실제로 VQC는 양자 신경망(QNN)이나 양자 지원 최적화(QAOA) 알고리즘의 핵심 구조로 사용되며, 양자 기계학습(QML)의 중요한 기반 기술로 간주된다. 변분 양자 회로는 Qiskit 교재에서도 다루고 있으며, 실제 코드 예제와 함께 Qiskit 공식 교재에서 학습할 수 있다.
요약하자면, PQC는 양자 컴퓨터에서 문제 해결을 위한 계산 구조를 구성하는 수학적 프레임워크이며, 큐비트와 양자 게이트, 그리고 고전적 파라미터 최적화가 결합된 양자-고전 하이브리드 최적화 시스템이라 할 수 있다.
PQC와 VQC는 초전도 큐비트의 회로 설계와 깊은 연관이 있으며, 조셉슨 효과와 큐비트 작동 원리에서 이를 구체적으로 살펴볼 수 있다.
6. 회전 게이트의 실전 활용 예
회전 게이트는 단순한 상태 조정 도구를 넘어, 실제 양자 알고리즘 설계에서 핵심적인 역할을 한다. 특히 다음과 같은 응용 분야에서 PQC를 구성하는 중요한 요소로 사용된다:
6.1 양자 분류기 (Quantum Classifier)
회전 게이트는 입력 데이터를 큐비트 상태에 인코딩한 뒤, 이를 회전시키며 결정 경계를 학습하는 데 사용된다. 예를 들어, 클래식 데이터를 각 큐비트에 대응하는 회전 각도로 매핑한 뒤, VQC를 통해 학습하면 이진 분류 모델로 작동할 수 있다.
6.2 양자 지원 최적화 (QAOA)
QAOA는 회전 게이트와 얽힘 게이트를 번갈아 적용하여, 특정 조합 최적화 문제의 해를 근사한다. 여기서 회전 게이트는 Cost Hamiltonian 및 Mixer Hamiltonian에 해당하는 양자 연산을 구현하며, 각 단계의 파라미터는 고전적으로 최적화된다.
6.3 양자 화학 시뮬레이션
분자의 전자 구조를 계산할 때, 회전 게이트를 이용한 PQC가 바닥 상태 에너지를 추정하는 데 사용된다. 이는 변분 양자 에젠값 해법(VQE)에서 핵심으로, 회전 게이트의 조합이 전자 상태를 표현하는 데 중요한 역할을 한다.
6.4 양자 생성 모델 (Quantum Generative Models)
PQC는 양자 생성 모델에서도 활용되며, 회전 게이트는 확률 분포를 양자 상태에 매핑하는 데 사용된다. 학습된 파라미터를 통해 새로운 데이터 샘플을 생성할 수 있으며, 이는 고전적 GAN과 유사한 구조를 형성한다.
이러한 활용 예들은 회전 게이트의 파라미터화 가능성과 얽힘 게이트와의 조합성이 양자 회로의 유연성과 표현력을 극대화함을 보여준다.
PQC는 양자 통신을 위한 정보 생성 구조로도 활용되며, 관련 내용은 양자 통신과 미래 보안 기술에서 자세히 다룬다.
